半年ほど前に携帯電話の通話スピーカーが故障してしまいました。
自分で修理することを考えたのですが、デジカメの修理で失敗した苦い経験があり、高密度の電子機器の修理に腰が引けてしまいます。

ただ、イヤホンを繋ぐと通話はできます。
もともと通話スピーカーを使うとエコーキャンセルで会話が途切れるのが嫌いで、イヤホンを使うことが多く、このまま修理せずイヤホンで通話するようになりました。

しばらくイヤホンは写真のように携帯に巻いていましたが、このイヤホンコードの被覆はゴム製で強度的に弱く、イヤホン本体もぶらぶらしている状態なので、このままでは断線の原因になります。

そこで、イヤホンホルダーを作成することにしました。
設計要件は次の通りです。

• イヤホンを格納した状態で携帯につないでおけること。
• コードが邪魔にならないように束ねられること。
• イヤホン本体がぶらぶらしないように固定できること。
• コードに無理な負荷がかからないこと。

---

まず最初に作ったのはイヤホン本体とプラグを差し込み、コードは束ねて挟み込むタイプです。
本体とプラグ付近のコードは断線し易いので、曲がらないように注意しました。


携帯に装着してみます。
あまりに巨大で、しかも重いので、これでは使えません。


次に小型、軽量化しました。

ところがイヤホン本体をはめるとき、イヤピースが邪魔で苦労します。


また、コード束ねてはめるのに手間がかかってしまいます。


最終的な形です。

イヤホン本体は裏からはめるようにしました。
また、コードはホルダに巻き付ける方式にしました。

顔のように見えて少し面白いです。


裏からの様子です。
コードはほどけないように付属のクリップで止めておきます。

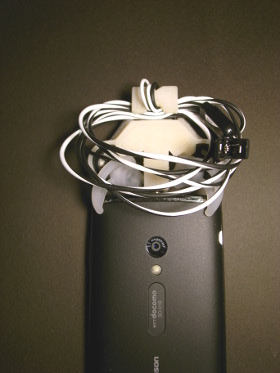

携帯にはめてみました。

取り敢えず使えるレベルになりました。
まだ改善の余地がありそうなので、使っていく中で改良を続けたいと思います。

３Dデータ(STLファイル)をアップしましたので、個人的な利用の範囲で、自由にお使いください。

項目	数量	入手
イヤホンホルダ	1	ダウンロード
